Doppelwandige Abgasanlage aus Edelstahl für alle Regelfeuerstätten im Unterdruckbetrieb, trockene oder feuchte Betriebsweise.Technische Daten:Brennstoff: Öl, Gas und FestbrennstoffEinsatztemperatur: <600°C (mind. 70 mm Wandabstand)Material: innen: 1.4404 / L 99 / 1.4571 - außen: 1.4301 Wandstärke: innen: 0,5 mm - außen: 0,5 mm Schweißnaht: WIG durchgehend LaserIsolierung: Mineralische Isolierung mit 25 mm Wandstärke - Rohdichte 120 kg/m³Verbindung: Steckverbindung Muffe/Sicke mit KlemmbandZulässig für Überdruck: NeinRußbrandbeständig: JaFreistehendes Ende: 3 m ab letztem WandhalterMittlere Rauhigkeit: 1,0 mm Wärmedurchlasswiderstand: 0,26 m² K/WZertifizierung: 0036 CPD 91289 006Fußlänge: ca. 250 mmAußenmaß der Platte: ca. 400 x 400 mmLieferumfang:1 Grundplatte mit Einschub, Längenelement(e) und Mündungsabschluss
Doppelwandige Abgasanlage aus Edelstahl für alle Regelfeuerstätten im Unterdruckbetrieb, trockene oder feuchte Betriebsweise.Technische Daten:Brennstoff: Öl, Gas und FestbrennstoffEinsatztemperatur: <600°C (mind. 70 mm Wandabstand)Material: innen: 1.4404 / L 99 / 1.4571 - außen: 1.4301 Wandstärke: innen: 0,5 mm - außen: 0,5 mm Schweißnaht: WIG durchgehend LaserIsolierung: Mineralische Isolierung mit 25 mm Wandstärke - Rohdichte 120 kg/m³Verbindung: Steckverbindung Muffe/Sicke mit KlemmbandZulässig für Überdruck: NeinRußbrandbeständig: JaFreistehendes Ende: 3 m ab letztem WandhalterMittlere Rauhigkeit: 1,0 mm Wärmedurchlasswiderstand: 0,26 m² K/WZertifizierung: 0036 CPD 91289 006Fußlänge: ca. 250 mmAußenmaß der Platte: ca. 400 x 400 mmLieferumfang:1 Grundplatte mit Einschub, Längenelement(e) und Mündungsabschluss
Die Ventilatoren werden direkt vom Wind angetrieben. Durch die Rotation wird in dem System, auf dem der Ventilator montiert ist, ein Unterdruck erzeugt und die Luft bzw. das Abgas aktiv abgeführt. Durch die spezielle Form wird das Eindringen von Regenwasser und Fremdkörpern (wie z.B. Laub, Vögel, Wespen usw.) weitestgehend verhindert. Windgetriebene Ventilatoren arbeiten schon bei geringen Windgeschwindigkeiten und sind dabei äusserst umweltfreundlich, da sie ohne jegliche Energiequelle auskommen. Die Ventilatoren sind unabhängig von der Windrichtung und daher überall einsetzbar.Der AirMaster® verhindert zuverlässig Abgasrückstau auf Schornsteinsystemen aller Art und halten den Schornsteinzug konstant. Durch die ständige Ventilation wird der Schornstein trocken gehalten und so der Versottung vorgebeugt. Der AirMaster® ist nicht für Nadelhölzer geeignet (kein zugelassener Brennstoff) - TÜV-Prüfzeugnis für Abgasanlagen (nicht LAS) - Komplett aus korrosionsbeständigem Edelstahl - Mit Rohraufnahme und aufklappbare Rotoreinheit - Gegen Rauch und Kondensat geschützte Edelstahl Kugellager - Wartungsfrei - Einfache und schnelle Montage - Für Öl- und Gasfeuerstätten bis 200 °C
Die Ventilatoren werden direkt vom Wind angetrieben. Durch die Rotation wird in dem System, auf dem der Ventilator montiert ist, ein Unterdruck erzeugt und die Luft bzw. das Abgas aktiv abgeführt. Durch die spezielle Form wird das Eindringen von Regenwasser und Fremdkörpern (wie z.B. Laub, Vögel, Wespen usw.) weitestgehend verhindert. Windgetriebene Ventilatoren arbeiten schon bei geringen Windgeschwindigkeiten und sind dabei äusserst umweltfreundlich, da sie ohne jegliche Energiequelle auskommen. Die Ventilatoren sind unabhängig von der Windrichtung und daher überall einsetzbar.Der AirMaster® verhindert zuverlässig Abgasrückstau auf Schornsteinsystemen aller Art und halten den Schornsteinzug konstant. Durch die ständige Ventilation wird der Schornstein trocken gehalten und so der Versottung vorgebeugt. Der AirMaster® ist nicht für Nadelhölzer geeignet (kein zugelassener Brennstoff) - TÜV-Prüfzeugnis für Abgasanlagen (nicht LAS) - Komplett aus korrosionsbeständigem Edelstahl - Mit Rohraufnahme und aufklappbare Rotoreinheit - Gegen Rauch und Kondensat geschützte Edelstahl Kugellager - Wartungsfrei - Einfache und schnelle Montage - Für Festbrennstoffe bis 600 °C
Doppelwandige Abgasanlage aus Edelstahl für alle Regelfeuerstätten im Unterdruckbetrieb, trockene oder feuchte Betriebsweise.Technische Daten:Brennstoff: Öl, Gas und FestbrennstoffEinsatztemperatur: <600°C (mind. 70 mm Wandabstand)Material: innen: 1.4404 / L 99 / 1.4571 - außen: 1.4301 Wandstärke: innen: 0,5 mm - außen: 0,5 mm Schweißnaht: WIG durchgehend LaserIsolierung: Mineralische Isolierung mit 25 mm Wandstärke - Rohdichte 120 kg/m³Verbindung: Steckverbindung Muffe/Sicke mit KlemmbandZulässig für Überdruck: NeinRußbrandbeständig: JaFreistehendes Ende: 3 m ab letztem WandhalterMittlere Rauhigkeit: 1,0 mm Wärmedurchlasswiderstand: 0,26 m² K/WZertifizierung: 0036 CPD 91289 006Fußlänge: ca. 250 mmAußenmaß der Platte: ca. 400 x 400 mmLieferumfang:1 Grundplatte mit Einschub, Längenelement(e) und Mündungsabschluss
Lochmaß: 26 x 26 cmBreite des Flanschs: ca. 8 cmMit Innenrahmen zum Aufdübeln auf den Schornsteinkopf, mit aufklappbarem, dachförmigem Deckel, Maschenweite 1 cm. A = Korbaußenmaß (muss kleiner als Schornsteinkopf sein), B = Rahmeninnenmaß (muss größer als Schornsteinzug sein) Sondermaße wie größere oder rechteckige Formen möglich (Skizze des Schornsteinkopfes erforderlich).
Lochmaß: 20 x 20 cmBreite des Flanschs: ca. 8 cmMit Innenrahmen zum Aufdübeln auf den Schornsteinkopf, mit aufklappbarem, dachförmigem Deckel, Maschenweite 1 cm. A = Korbaußenmaß (muss kleiner als Schornsteinkopf sein), B = Rahmeninnenmaß (muss größer als Schornsteinzug sein) Sondermaße wie größere oder rechteckige Formen möglich (Skizze des Schornsteinkopfes erforderlich).
Aufsätze verstärken den Schornsteinzug und bieten Schutz vor störenden Winden und auch Fallwinden. Die Aufgabe des Aufsatzes ist es, die bestmögliche Leit- und Saugwirkung für die Abgase zur erzeugen. Die seitlich versetzten Schlitze erzeugen mit dem Wind eine Sogwirkung im Schornstein und außerdem werden störende Winde abgeleitet. Die Höhe des Aufsatzes ab Schornsteinkopf beträgt ca. 70 cm. Der Aufsatz hat zur Reinigung des Schornsteins einen klappbaren Deckel. Achtung:Eine wichtige Angabe für unsere Produktion ist, ob der Schornstein aus Formstein (Plewa) oder gemauert ist.
Aufsätze verstärken den Schornsteinzug und bieten Schutz vor störenden Winden und auch Fallwinden. Die Aufgabe des Aufsatzes ist es, die bestmögliche Leit- und Saugwirkung für die Abgase zur erzeugen. Die seitlich versetzten Schlitze erzeugen mit dem Wind eine Sogwirkung im Schornstein und außerdem werden störende Winde abgeleitet. Die Höhe des Aufsatzes ab Schornsteinkopf beträgt ca. 70 cm. Der Aufsatz hat zur Reinigung des Schornsteins einen klappbaren Deckel. Achtung:Eine wichtige Angabe für unsere Produktion ist, ob der Schornstein aus Formstein (Plewa) oder gemauert ist.

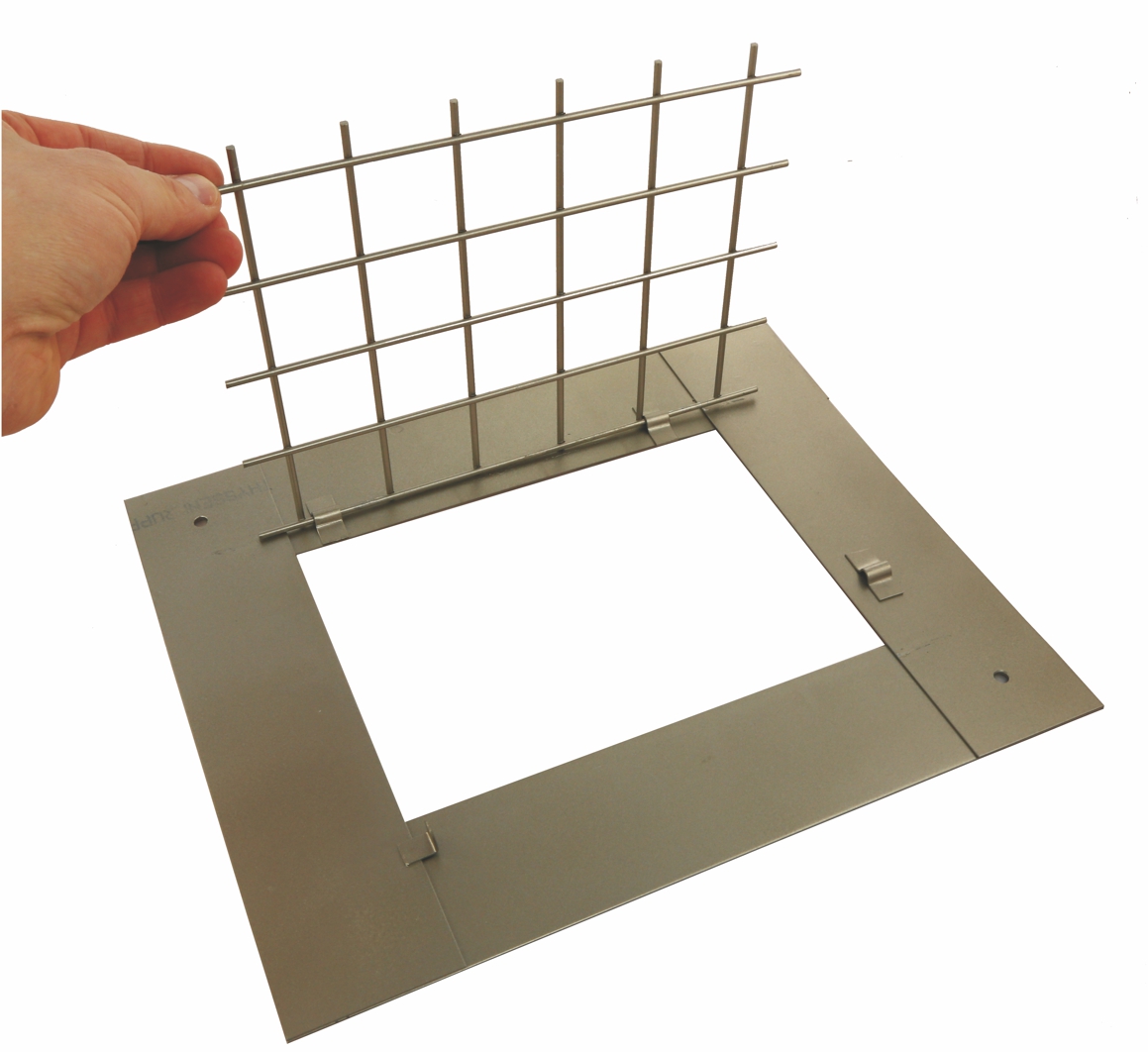

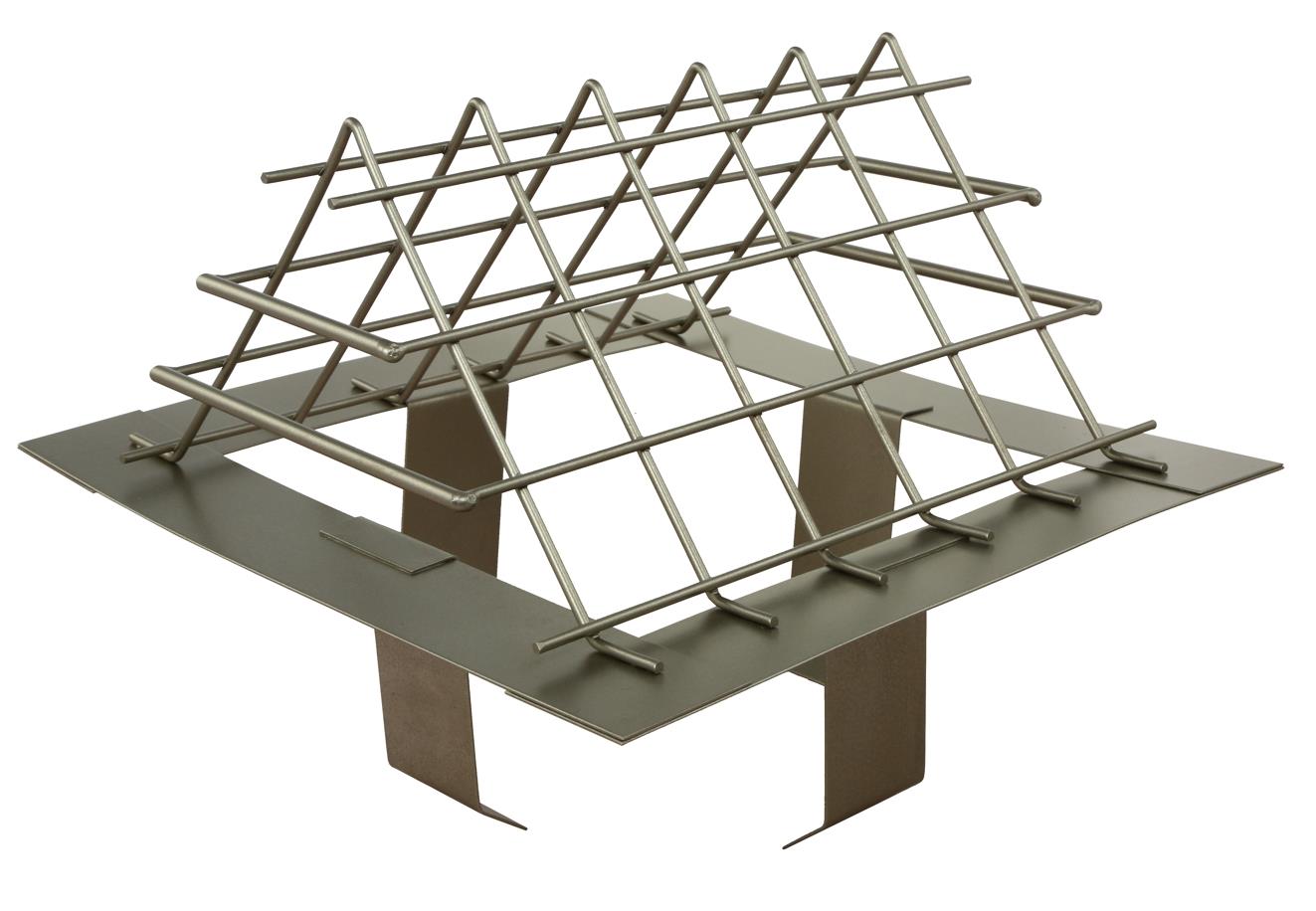

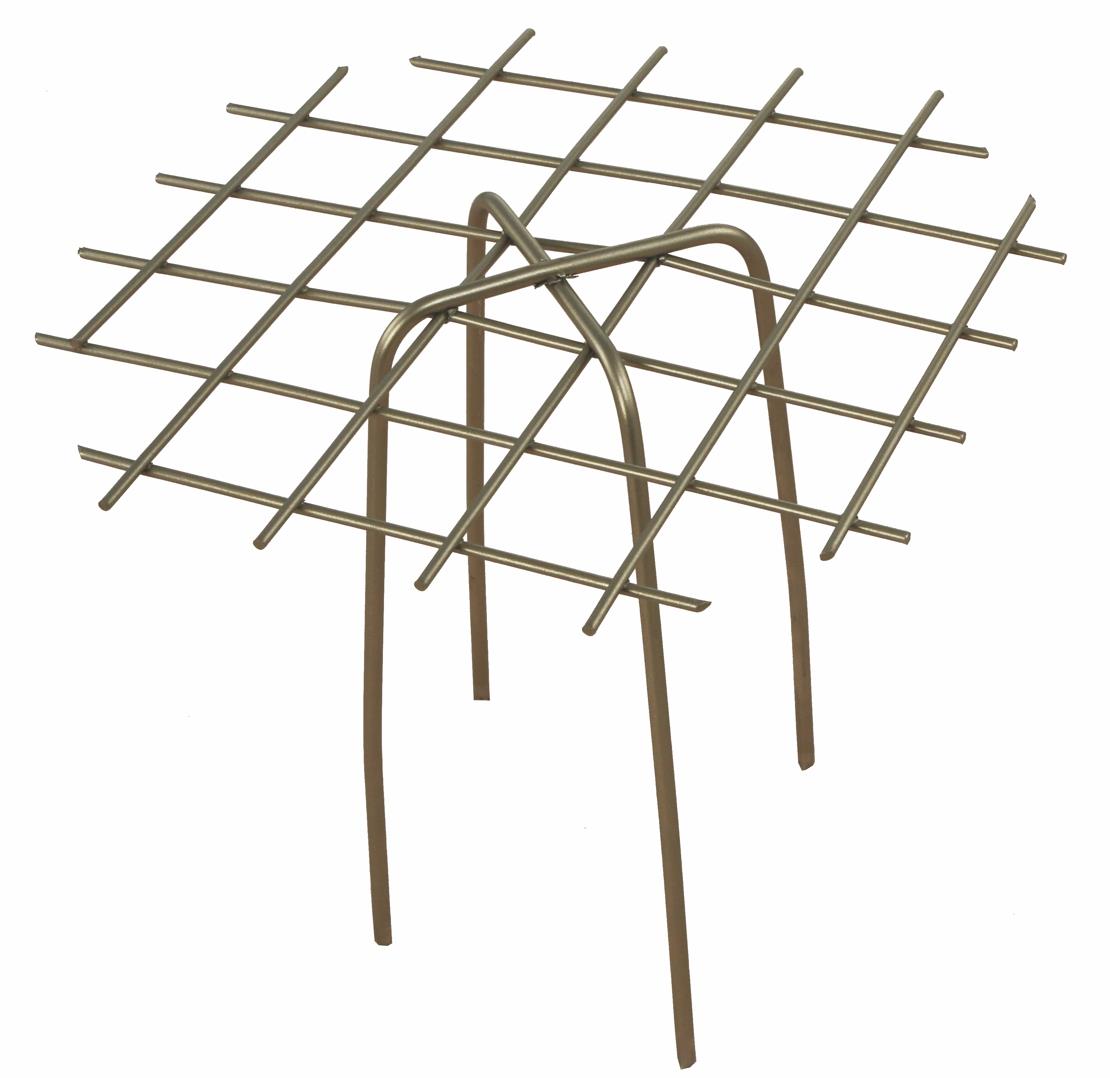

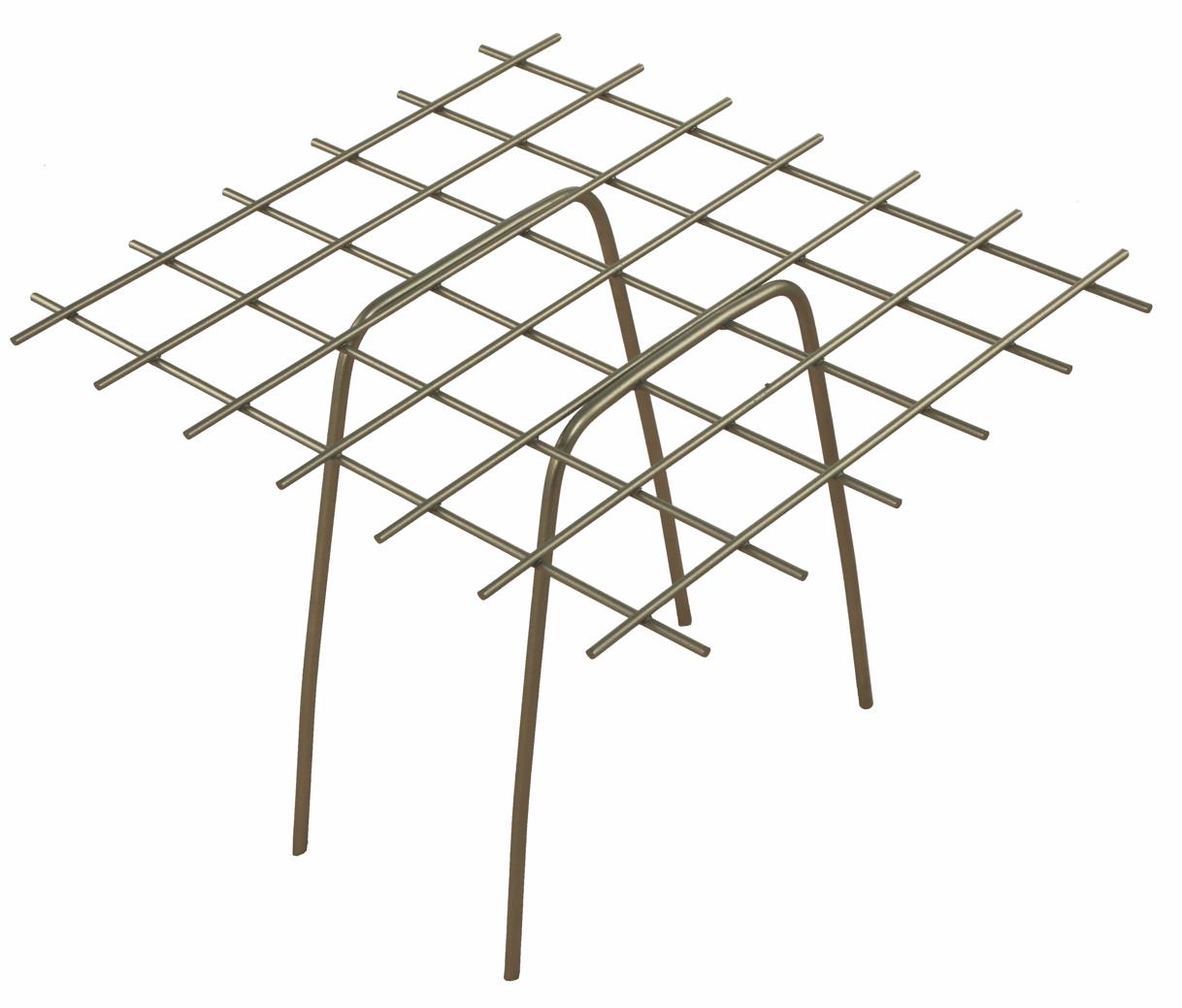

Mit anpassbaren Klammern zum Einklemmen in den Schornstein.Außenmaße:- Für Gitter 14 x 14 cm: Außenmaß ca. 24 x 28 cm- Für Gitter 20 x 20 cm: Außenmaß ca. 28 x 32 cm

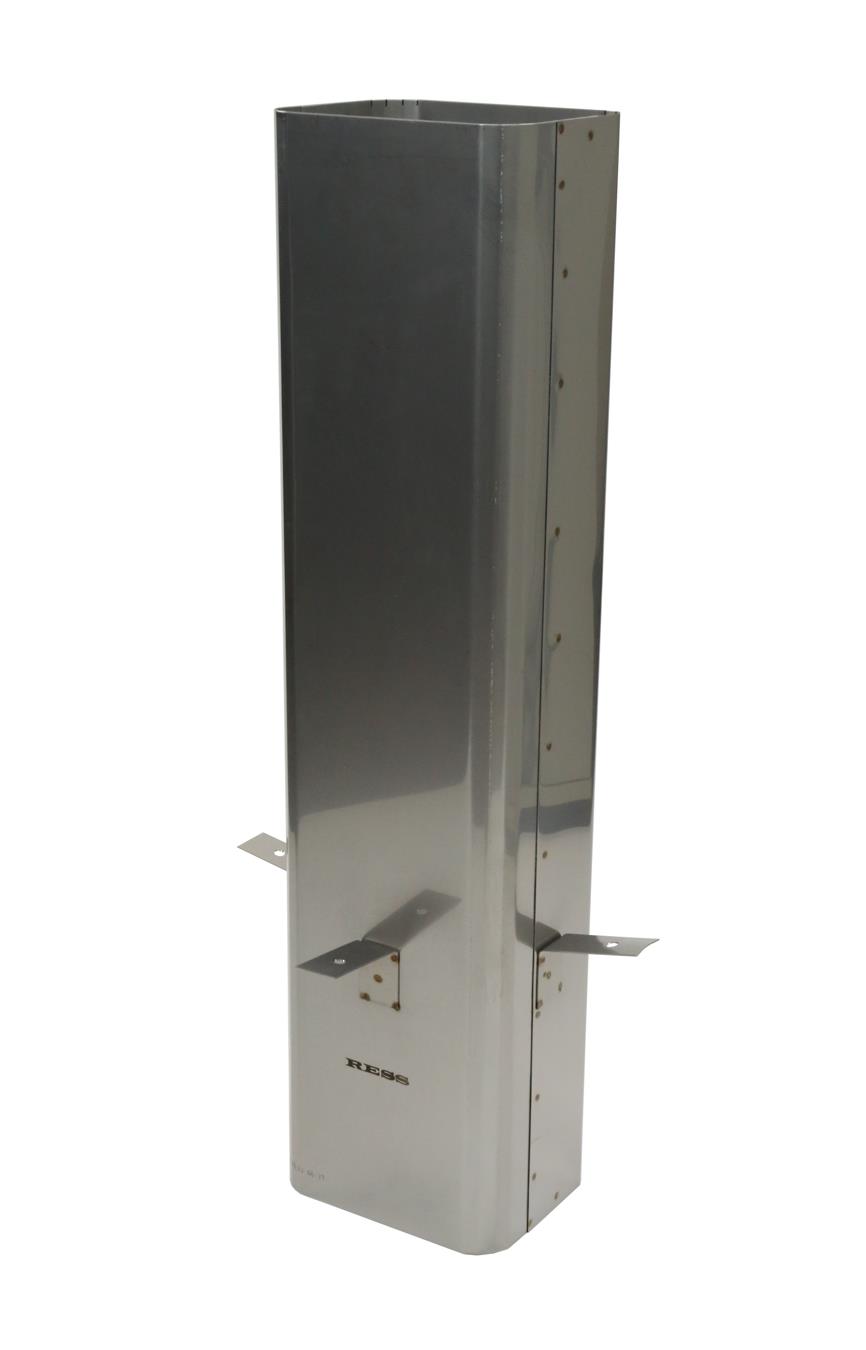

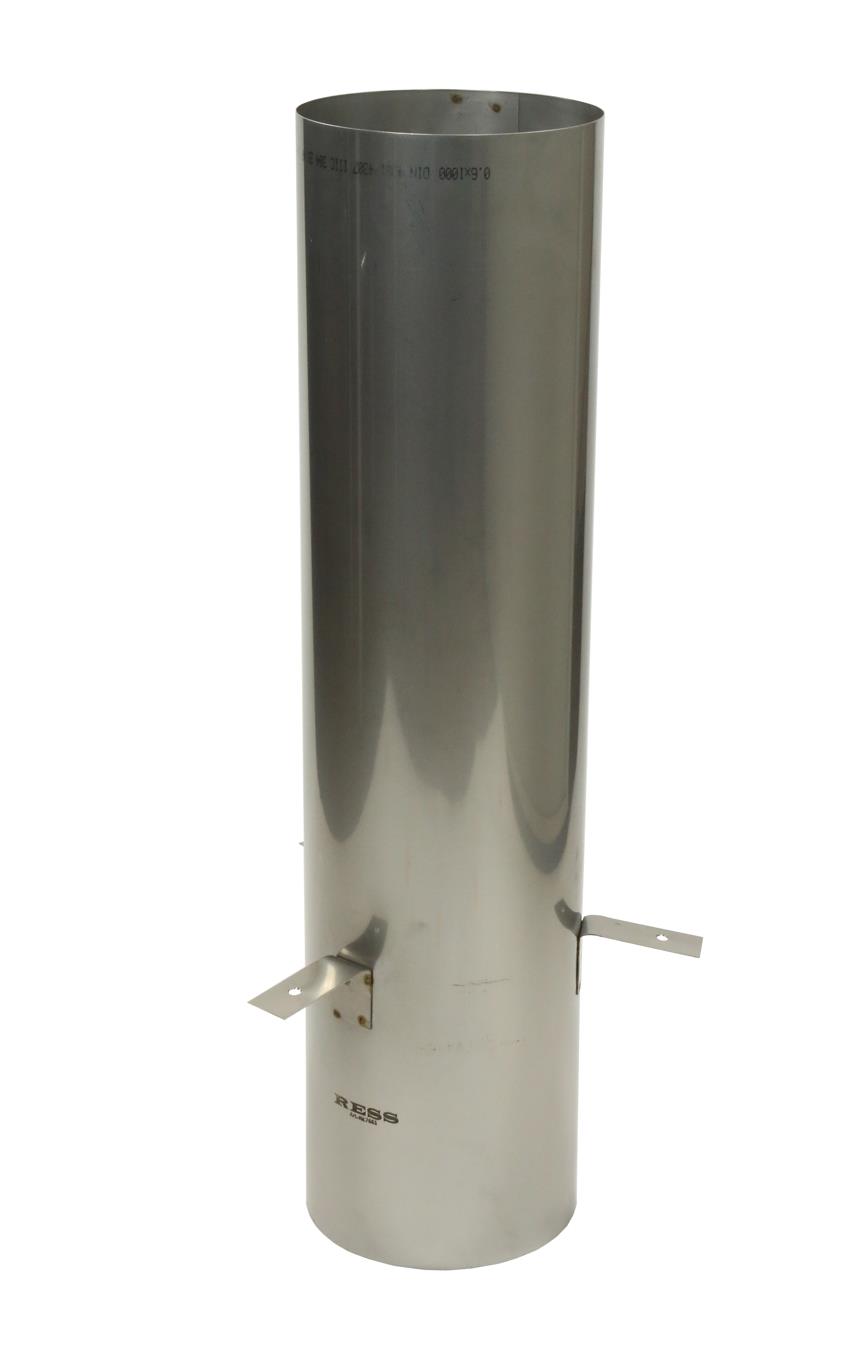

- Materialstärke 0,6 mm- Fußlänge ca. 20 cmDer Fuß wird ca. 5-10 mm kleiner gefertigt, damit er in das angegebene Maß passt.Bitte zur Bestellnummer angeben ob eckiger Fuß oder für Formstein.
Außenmaße der Platten:- Für Ventilator 155 mm: 360x360 mm- Für Ventilator 185 mm: 390x390 mm- Für Ventilator 220 mm: 420x420 mm- Für Ventilator 300 mm: 450x450 mmLieferung ohne Ventilator
- Nebenluftvorrichtung - DIN 4795 - Zum Einbau in die Schornsteinwange - Einbaurahmenmaß 13 x 19 cm - Rahmentiefe 6 cm - Deckblechmaß 16 x 22 cm - Regelbereich 10-30 Pa - Prüf-Nr. NL 107/02

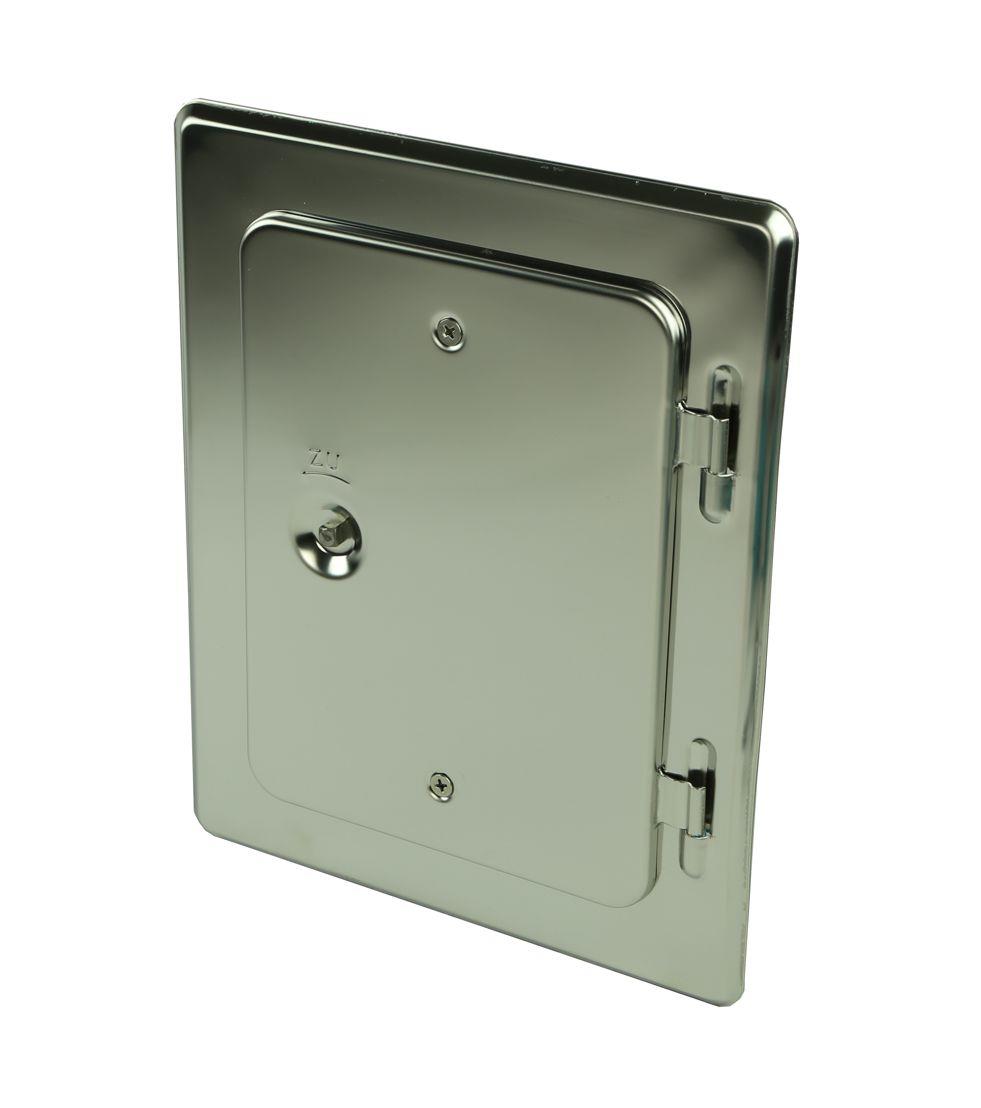

Geprüft und zugelassen vom Institut für Bautechnik - Aushängbares Türblatt - Zusätzliche Dichtung - Abtropfkante - DIN EN 10142 - Einbaumaß 140 x 200 mm (BxH) - Außenmaß 225 x 285 mm (BxH)
- Mit umlaufendem Rahmen- 2 Bohrungen- Aus Edelstahl- Mit Klappbarem GitterAußenmaße:- Gitter 140 x 200 mm: Außenmaß ca. 220 x 280 mm- Gitter 200 x 200 mm: Außenmaß ca. 280 x 280 mm- Gitter 250 x 250 mm: Außenmaß ca. 330 x 330 mm
Dohlenschutzkasten mit Schachtfuß zum Einstecken in den SchornsteinAußenmaße:- Für Kasten 20 x 25 cm: Außenmaß ca. 28 x 33 cm- Für Kasten 14 x 20 cm: Außenmaß ca. 22 x 33 cm- Für Kasten 14 x 18 cm: Außenmaß ca. 22 x 26 cm- Für Kasten 22 x 22 cm: Außenmaß ca. 30 x 30 cm- Für Kasten 18 x 18 cm: Außenmaß ca. 26 x 26 cm
